sus630材质材料硬度是多少

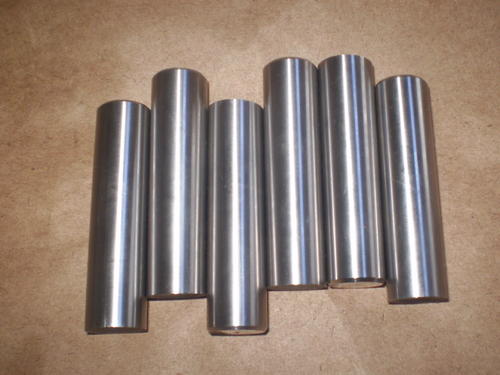

　　sus630硬度是40。sus630是马氏体沉淀硬化不锈钢，中国牌号0Cr17Ni4Cu4Nb。具有高强度，高硬度，较好的焊接性能和耐腐蚀性能，已经被大量的推广运用在阀门。



　　SUS630力学性能



　　SUS630抗拉强度 σb （MPa）：480℃时效，≥1310; 550℃时效，≥1060; 580℃时效，≥1000; 620℃时效，≥930



　　SUS630条件屈服强度 σ0.2 （MPa）：480℃时效，≥1180;550℃时效，≥1000;580℃时效，≥865;620℃时效，≥725




　　SUS630伸长率 δ5 （%）：480℃时效，≥10;550℃时效，≥12;580℃时效，≥13;620℃时效，≥16



　　SUS630断面收缩率 ψ （%）：480℃时效，≥40;550℃时效，≥45;580℃时效，≥45;620℃时效，≥50



　　SUS630硬度 ：固溶，≤363HB和≤38HRC;480℃时效，≥375HB和≥40HRC; 550℃时效，≥331HB和≥35HRC;580℃时效，≥302HB和≥31HRC;620℃时效，≥277HB和≥28HRC。



本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 promaxsts@163.com 举报，一经查实，本站将立刻删除。
